Как устроен МиГ-35

Хотя внешне истребитель МиГ-35 поколения 4++ похож на привычный МиГ-29, по жирности начинки он может соперничать с машинами пятого поколения.

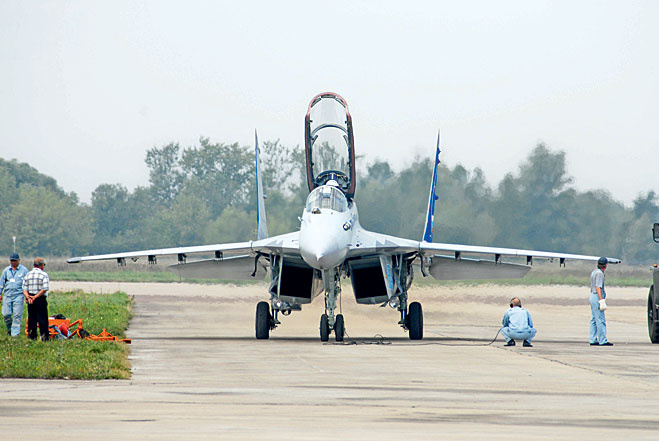

Фото
Андрей Аксенов, РСК «МиГ»

Самый краткий перечень нововведений не уместился бы даже на самый большой экран, так что ограничимся главным. Итак, у МиГ-35 по сравнению с предком почти вдвое увеличен запас топлива, отчего дальность полета теперь составляет 2000 км. Если еще подвесить дополнительные баки, легкий МиГ-35 сможет пролететь 6000 км — совсем как тяжелые истребители.

В два с лишним раза выросла и боевая нагрузка: разнообразные ракеты висят на 11 узлах подвески вооружения.

Что еще? Новая силовая установка, конечно! Два двигателя РД-33МКВ имеют повышенную на 10% тягу, бездымную камеру сгорания и больший ресурс. А еще эти турбины легко оснащаются соплом с изменяемым вектором тяги, после чего истребитель может изменять направление полета почти мгновенно (лишь бы у пилота не лопнули глаза от перегрузок).

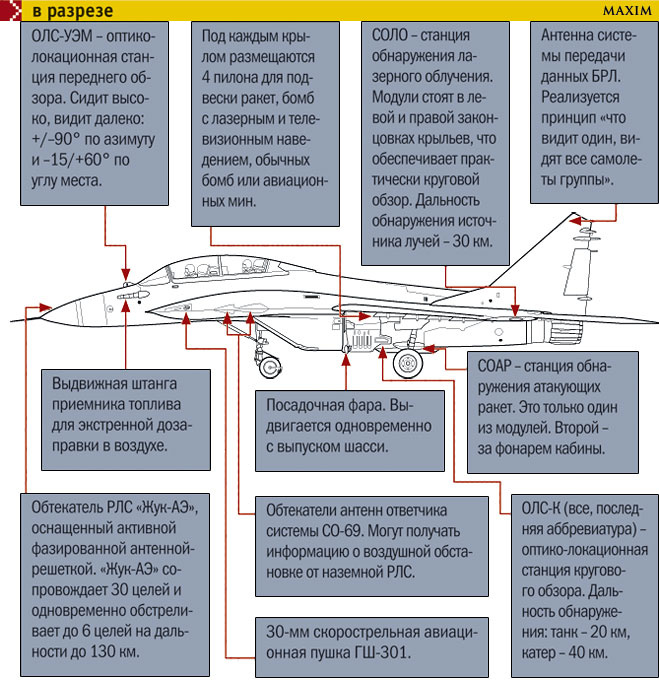

Да, и не забудем про электронику. МиГ-35 — первый в Европе истребитель, снабженный радиолокатором с (вслушайся только) активной фазированной антенной-решеткой. Если проще, локатор состоит из 680 отдельных ячеек с передатчиками и приемниками микроволнового сигнала. Благодаря сложению мощностей получается луч радара в сотни киловатт!

При этом отказ нескольких ячеек некритичен: суммарная мощность падает лишь на доли процента и почти не снижает дальности обнаружения цели.

Кроме радара МиГ-35 имеет оптико-электронную систему обнаружения и целеуказания ОЛС-УЭМ, которая сама не излучает радиоволны и потому может обеспечить скрытность действия самолета.

Дальность обнаружения при этом достигает нескольких десятков километров. ОЛС-УЭМ имеет телевизионный, инфракрасный и лазерный каналы слежения, умеет вычислять расстояние до цели и давать высокоточному оружию команду «огонь!».

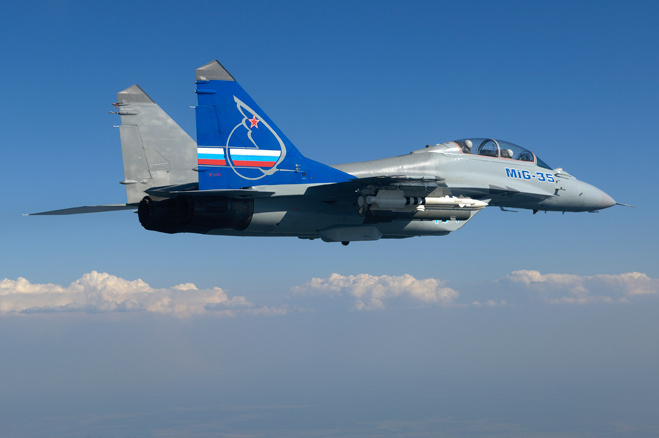

МиГ-35
Фото
Андрей Аксенов, РСК «МиГ»

При этом МиГ-35 существенно экономичнее своих предшественников и конкурентов, созданных как в СССР, где деньги на оборону не считали, так и в развитых странах, где денег попросту больше. Срок службы МиГ-35 не менее 40 лет, летный ресурс машины превышает 6000 часов, а число агрегатов с ограниченным ресурсом уменьшено в 3,5 раза. Даже жалко, что вся эта красота будет пылиться в ангарах. Миру мир!

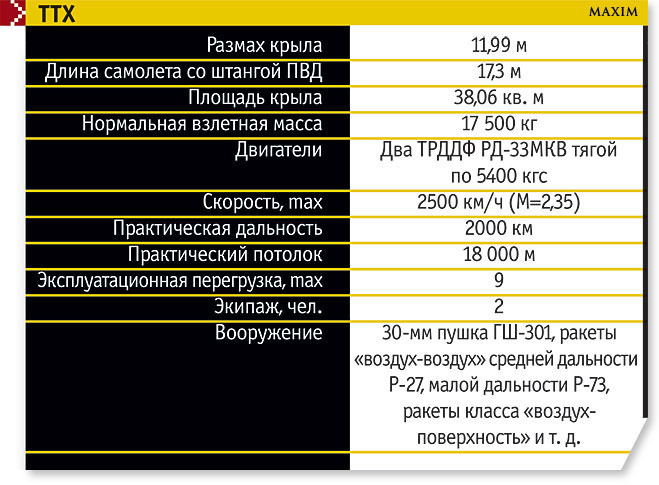

Миг-35

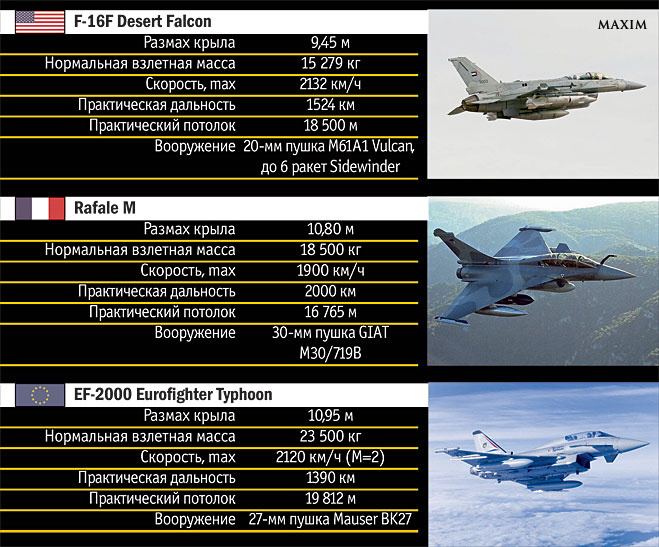

Конкуренты

Европейские соперники могут похвастаться 13 узлами подвески вооружения. Чем еще?

Комментарии

17
под именем
  • Топ
  • Все комментарии

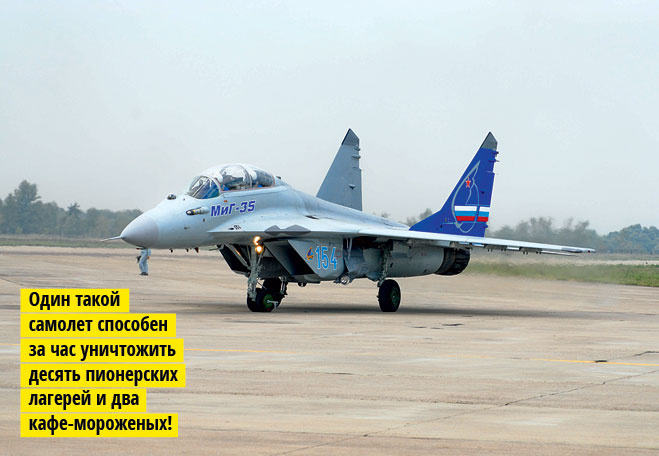

  • А лагеря для детей и кафе!? (комментарий к фото) это нормальный человек писал?
